Услуги по резке и гибке тонколистового металла
ТК Профи-М предлагает услуги по лазерной резке и гибке тонколистового металла в Екатеринбурге. Резка и гибка – это процесс металлообработки, придающий металлическим листам заданные размеры, конфигурацию, форму и изгиб. В сочетании технология резки и гиба широко применяется в различных отраслях промышленности, таких как автомобильное производство, строительство, машиностроение и другие. Технология изготовления на заказ позволяет получить детали с заданными геометрическими параметрами и точностью.
Что мы можем предложить в комплексе?
Услуги технического отдела
Если у вас нет готового макета, наш технологический отдел предлагает следующие услуги:
Услуги по гибке тонколистового металла
Предлагаем изготовление изделий (заготовок) на автоматическом сервоприводном гибочном центре.
По вопросам изготовления вашей продукции на нашем производстве, обращайтесь по телефону +7 (343) 383-32-18, по почте info@dpm66.ru, или пишите на WhatsApp компании.
Что мы можем предложить в комплексе?
Услуги технического отдела
Если у вас нет готового макета, наш технологический отдел предлагает следующие услуги:
- Обрисовка изделий в 3D по вашим заданным параметрам;
- Подготовка эскизов изделий для станков лазерной резки и гибочного центра;
- Подготовка рабочих чертежей;
- Контроль технологических процессов в производстве изделий;
- Ведение документации.
Услуги лазерной резки

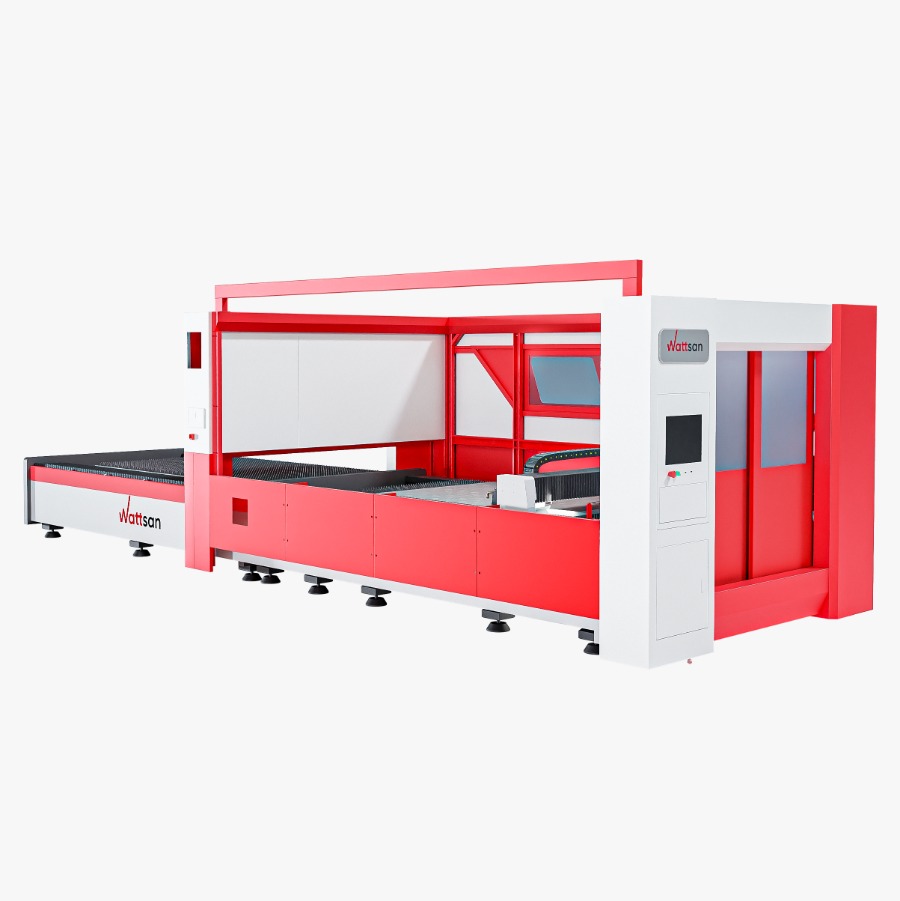

Два оптоволоконных лазера RJ-1530 для резки металла с техническими характеристиками:
- Мощность лазеров 1000W,
- Габариты обрабатываемого листа 3000х1500 мм,
- Максимальная толщина обрабатываемого листа из углеродистой стали 6 мм.
Услуги по гибке тонколистового металла
Предлагаем изготовление изделий (заготовок) на автоматическом сервоприводном гибочном центре.
Автоматический центр гибки оснащен:
- Числовым программным управлением (ЧПУ).
- Автоматическим манипулятором, который самостоятельно (без участия человека) передвигает, поворачивает, подставляет заготовку под гибку.
- Высокой скоростью гибки: всего 0,2 секунды на гиб.
- Цельной литой станиной, которая выполнена из высококачественного чугуна QT500-7 и серого чугуна HT250;
- Точностью верхнего сегментного прижимного инструмента до 0,005 мм.
- Возможностью обработки широкого спектра материалов: нержавеющей стали, холоднокатаного листа, алюминия, оцинкованного железа и т.д.
- Системой управления, которая реализуется в 15-осевое параллельное соединение - гибка производится плавно, а механика станка хорошо скоординирована.
- Системой обнаружения несбалансированной нагрузки, эффективно защищающей листы от порчи.
- Системой определения толщины панелей, эффективно сокращающей количество бракованных листов.
Кроме того, для листов нестандартного размера могут быть выбраны различные исходные данные позиционирования в соответствии с формой листов, а погрешность среза листа контролируется на первой кромке сгиба для обеспечения точности размеров после гибки.

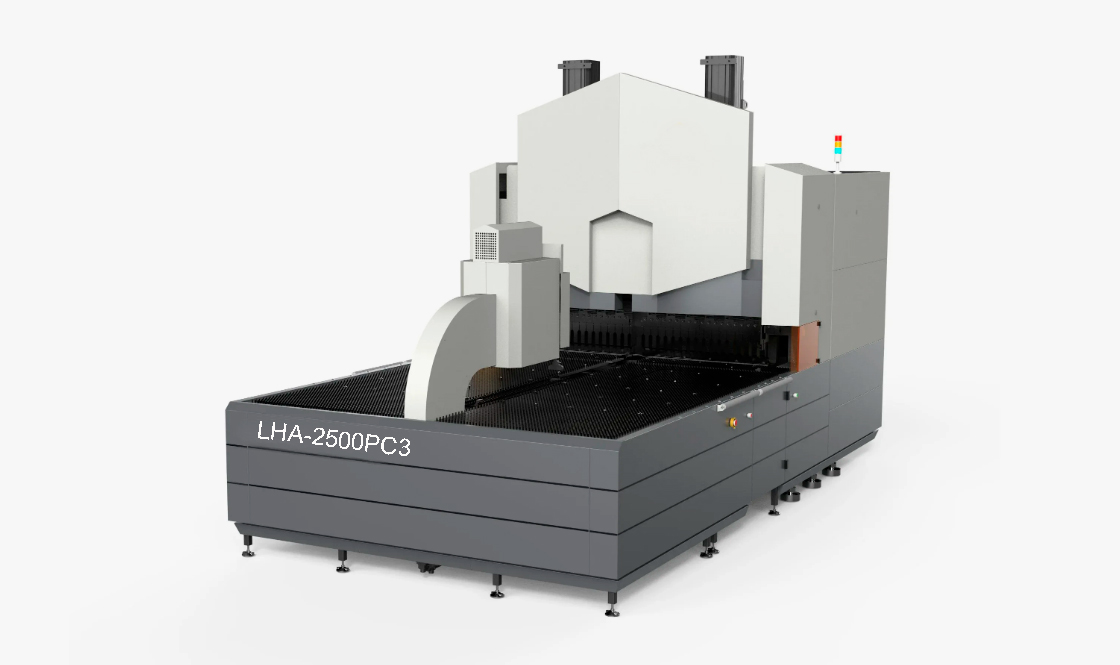

Фото автоматизированного панелегиба.
Технические характеристики:
| Параметр | LHA-2500 (PC3) |
| Способ подачи | прижим |
| Количество осей | 15 |
| Поверхность рабочего стола | Щётки/шарики |
| Минимальная точность системы | 0,001мм |
| Максимальная скорость гибки | 0,2 с/гиб |
| Максимальная скорость подачи | 90 м/мин |
| Максимальный размер гибки | 2500 х 1500 мм |
| Максимальная высота гибки | 300 мм |
| Минимальная высота гибки | 3 мм |
| Минимальный радиус дуги | 0,5 мм |
| Максимальная толщина гибки | σ в=515 Н/мм2 304 нержавеющая сталь 1,5 мм |
| σ в=410 Н/мм2 углеродистая сталь 2,0 мм | |
| σ в=265 Н/мм2 алюминий 3,0 мм | |
| Минимальная толщина листа | 0,35 мм |
| Минимальный внутренний размер детали при гибке с 4-х сторон | 140 x 190 мм |
| Минимальный внутренний размер детали при гибке с 2-х сторон | 140 мм |
| Угол гибки | 0-180 град |
Примеры работ автоматического гибочного центра (изготовление противопожарной двери)
По вопросам изготовления вашей продукции на нашем производстве, обращайтесь по телефону +7 (343) 383-32-18, по почте info@dpm66.ru, или пишите на WhatsApp компании.
